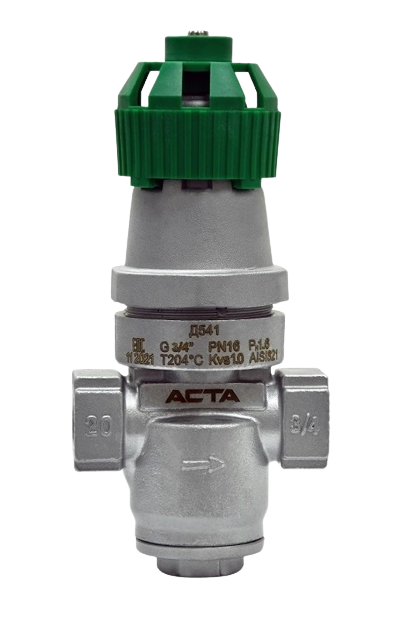

Описание АСТА Д541 Регулятора давления «после себя»
АСТА Д541 – редукционный клапан прямого действия, предназначен для автоматического поддержания заданного выходного давления рабочей среды. Принцип действия (подробнее об этом — здесь) основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений на сильфонном приводе.
Преимущественно используются в системах с невысокими требованиями к точности поддержания давления и относительно постоянным расходом пара, таких как варочные котлы, стерилизаторы, паровые прессы и др. Про устройство редукционного узла читайте нашу статью.
Особенности АСТА Д541 Регулятора давления «после себя»
- Компактные размеры;
- Высокотемпературный сильфонный привод;
- Ручной маховик на крышке корпуса;
- Встроенный фильтр.
| Номинальный диаметр DN | ½” – 1” | |
|---|---|---|
| Условное давление PN | 16 бар | |
| Максимальная температура рабочей среды | 204 °С | |
| Рабочая среда | Пар, воздух, а также другие газообразные среды, совместимые с материалами конструкции клапана | |
| Пропускная способность клапана, Kvs | 1,0–2,8 м3/ч | |
| Диапазон давления настройки | 1,0–6,0 бар | |
| Минимальный перепад давления | 0,5 бар | |
| Макс отношение давления Рвх/Рвых | 10:1 | |
| Компенсация давления | Неразгруженный по давлению | |
| Отбор импульса рабочей среды | Внутренний | |
| Тип присоединения | Резьба NPT | |
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
|---|---|
| 10,0 | 204 |
| 10,2 | 200 |
| 11,0 | 150 |
| 12,1 | 100 |

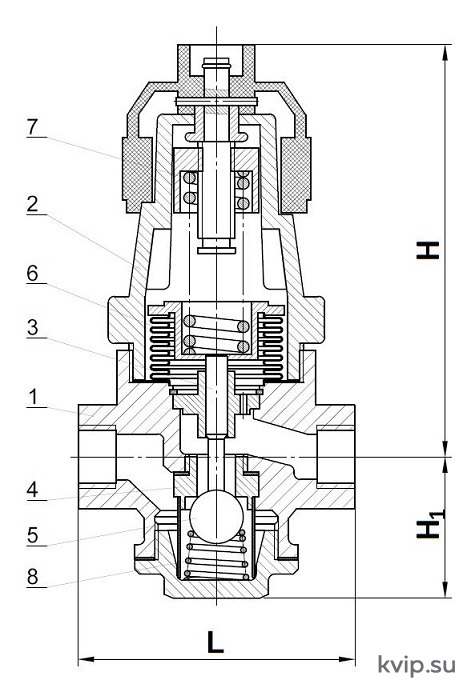

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Нержавеющая сталь Cr18Ni9Ti |
| 2 | Крышка | Нержавеющая сталь Cr18Ni9Ti |
| 3 | Шток | Нержавеющая сталь CF8 |
| 4 | Седло | Нержавеющая сталь CF8 |
| 5 | Плунжер | Нержавеющая сталь CF8 |
| 6 | Сильфон | Нержавеющая сталь Cr18Ni9Ti |
| 7 | Настроечная пружина | Сталь 50CrVA |
| 8 | Возвратная пружина | Сталь 60Si2Mn |
| DN | L, мм | H, мм | H1, мм | Масса, кг | Kvs, м3/ч |
|---|---|---|---|---|---|
| 1/2" | 85 | 140 | 52 | 1,4 | 1,0 |
| 3/4" | 95 | 143 | 55 | 1,6 | 1,6 |
| 1" | 105 | 146 | 58 | 1,9 | 2,8 |
ВНИМАНИЕ!!! В случае выхода из строя регулятора давления, только предохранительный клапан обезопасит ваше оборудование от высокого давления на которое оно не рассчитано. Без установки предохранительного клапана НЕ ВОЗМОЖНО сохранить технологический процесс по производству вашего продукта, закончить цикл производства и приступить к ремонту регулятора давления. Даже при условии потери пара вы сохраните свой продукт.
