Регулирующий клапан Spirax Sarco NS
Клапаны типа NS предназначены для регулирования расхода пара, воды и других нейтральных жидкостей, и газов.Клапаны приводятся в действие термостатами типа SA. Также клапан может оснащаться электроприводами серии EL7200.
Клапаны оснащаются уравновешивающими сильфонами для работы на высоких перепадах давления.
|
Поставляемые типы |
|
|
NS |
Нормально открытый, двухседельный |

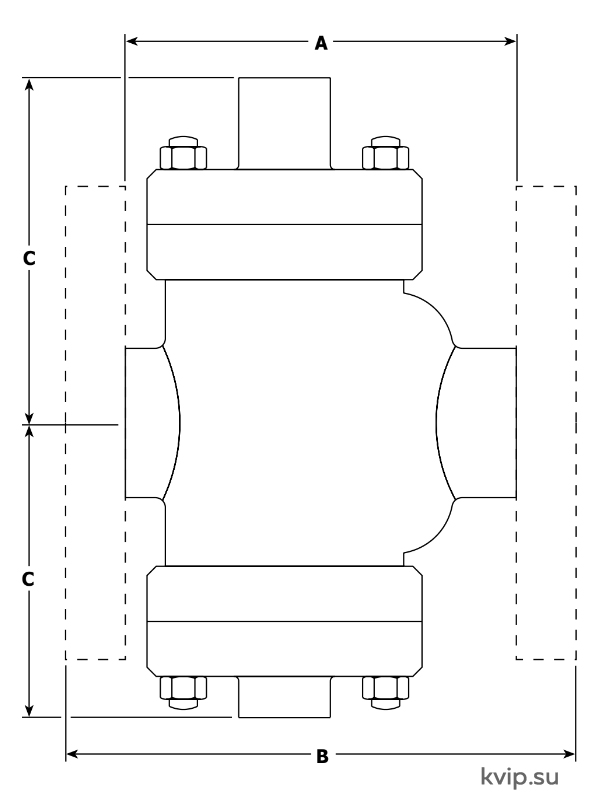

DN и соединения
2½" и 3" Резьба BSP (BS 21 параллельная) (резьба NPT по заказу).
DN65 и DN80 Фланцы PN25 (ASME 150 по заказу).
|
Корпус соответствует нормали |
PN25 |
||
|

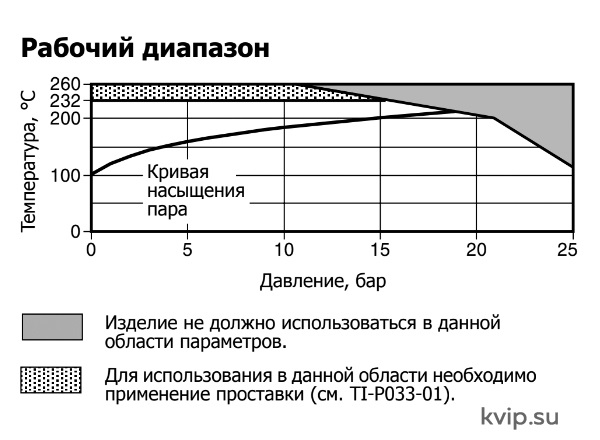

Максимальное расчетное давление |
25 бар при 120°C |
||
|
Макс. рабочее давление на насыщенном паре |
17.5 бар |
||
|
Максимальная расчетная температура |
260°C |
||
|
Минимальная расчетная температура |
-200°C |
||
|
Макс. рабочее давление на насыщенном паре |
17,5 бар |
||
|
Максимальная рабочая температура |
С проставкой |
260°C при 10,5 бар |
|
|
Без проставки |
232°C° при 15,5 бар |
||
|
Минимальная рабочая температура |
-10°C |
||
|
Максимальный перепад давления на клапане |
NS |
DN65 - 2½" |
10.0 бар |
|
DN80 - 3" |
10.0 бар |
||
|
Максимальное давление холодного гидроиспытания для корпуса |
38 бар |
||
|
Прим.: Максимальное давление для клапанов в сборе не должно превышать 25 бар. |
|||

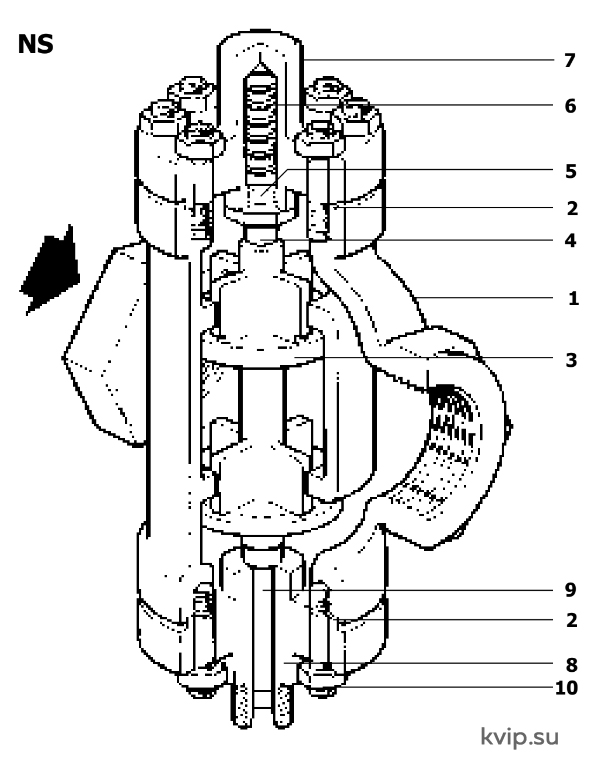

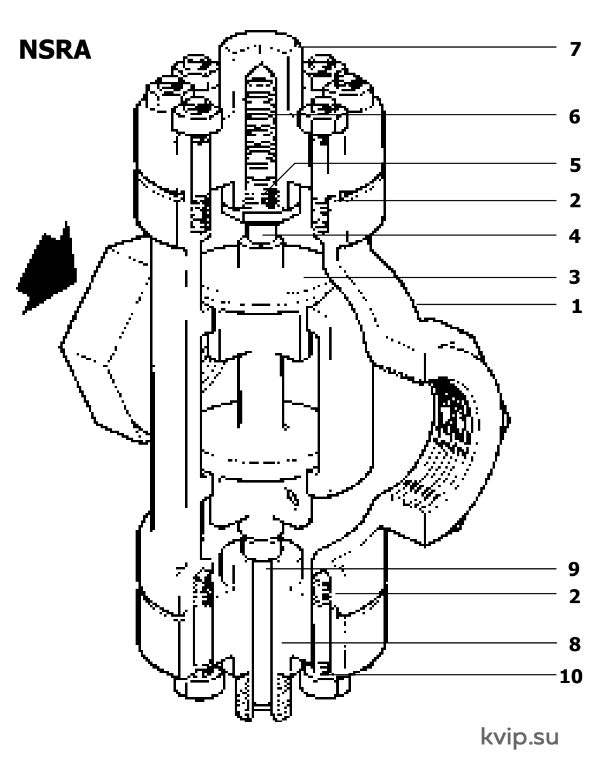

Материалы
|
№ |
Деталь |
Материал |
|
|
1 |
Ко |
