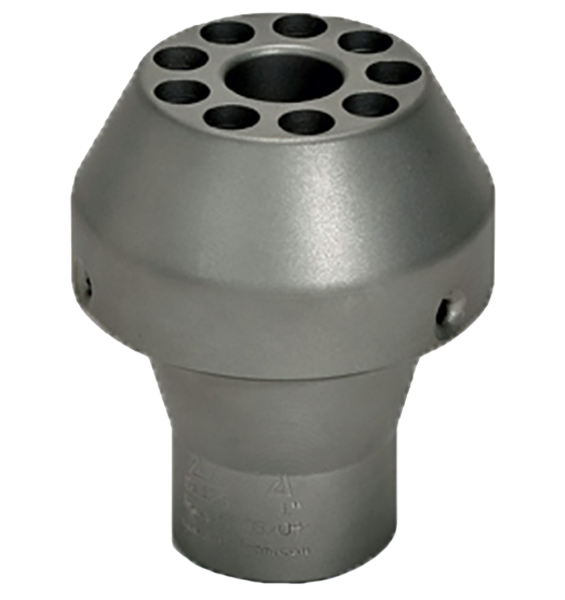

Описание парового инжектора SI 125 – SI 140
Инжектор тип SI предназначен для прямого впрыска пара в емкости с водой или техническими жидкостями. Позволяет бесшумно и быстро осуществить нагрев жидкости. Пар поступает через центральное сопло, втягиваемая жидкость смешивается с паром и поступает в ёмкость. О том, как защитить ёмкости и ёмкостное оборудование от вакуума и резких перепадов давления читайте в статье на нашем сайте.Присоединение - внутренняя резьба.
Читайте в наших статьях:
Как КВиП организовали нагрев подачи пара в гранулятор на Фанерном Заводе?
Как конденсатоотводчики TLV закрепились на рынке?
Куда пропали регуляторы давления с рынка?
Основные свойства парового инжектора SI 125 – SI 140
- Бесшумная работа;
- Коррозионная стойкость;
- Отсутствие подвижных элементов.

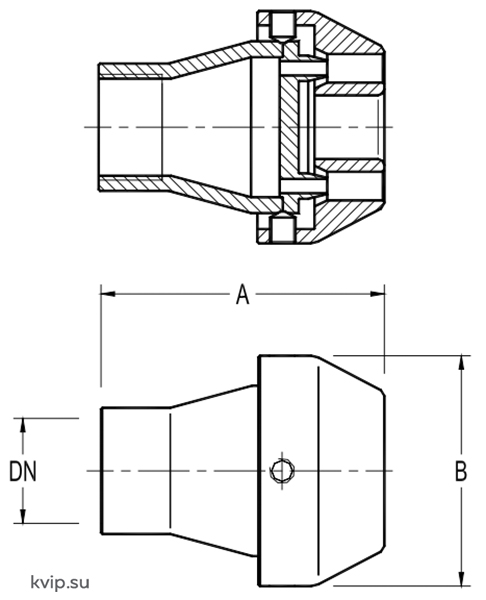

Габаритные размеры, мм
| DN | A | B | Масса, кг |
|---|---|---|---|
| 1" | 90 | 73 | 0,92 |
| 11/2" | 114 | 88 | 1,8 |
Опции парового инжектора SI 125 – SI 140:
Комплектация полностью системы, включая прерыватель вакуума и регулятор температуры.Модели с нестандартной пропускной способностью по запросу.
- Применение: непосредственный впрыск пара в нагреваемую жидкость;
- Исполнения: SI-125, SI-140;
- Типоразмеры: DN 1” или DN 11/2”;
- Присоединение: внутренняя резьба ISO 7/1 Rp (BS21);
- Установка: горизонтальная;
- Ограничения: номинальное давление корпуса: PN 25;
- Максимальное рабочее давление: 17 bar;
- Максимальная рекомендуемая температура воды: 95 ºC;
- MATERIALS: полностью из аустенитной нержавеющей стали AISI316 / 1.4401.
Пропускная способность, кг/ч
| ТИП | DN | ВХОДНОЕ ДАВЛЕНИЕ ПАРА (бар) | ||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | ||||
