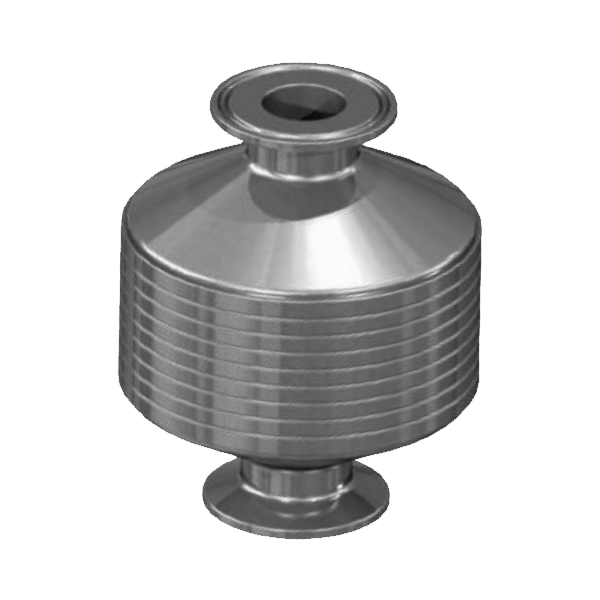

LM Термостатический конденсатоотводчик
2. Большое проходное сечение для быстрого срабатывания.
3. Компактность и простота установки в систему.
4. Полировка внешней и внутренней (Ra < 0.6 мкм) поверхности.
Технические характеристики
|
Тип/Серия |
LM2 |
LM3 |
LM4 |
|
Количество капсул |
2 |
3 |
4 |
|
Тип присоединения |
Clamp (50.5 мм ISO) |
Clamp (50.5 мм ISO) |
Clamp (50.5 мм ISO) |
|
Типоразмер (DN) |
1" |
1" |
1-1/2" |
|
Номинальное давление (МПа) |
1.0 |
1.0 |
1.0 |
|
Максимально допустимое давление, PMA (МПа) |
1.0 |
1.0 |
1.0 |
|
Максимально допустимая температура, TMA (°С) |
200 |
200 |
200 |
|
Максимальное рабочее давление, PMO (МПа) |
0.6 |
0.6 |
0.6 |
|
Максимальная температура рабочей среды, TMO (°С) |
165 |
165 |
165 |
Доступны 4 варианта капсул:
|
Маркировка капсулы |
A |
B |
C |
D |
|
Температура срабатывания (°С) |
Tнас-3 |
Tнас-5 |
Tнас-15 |
Tнас-25 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
|

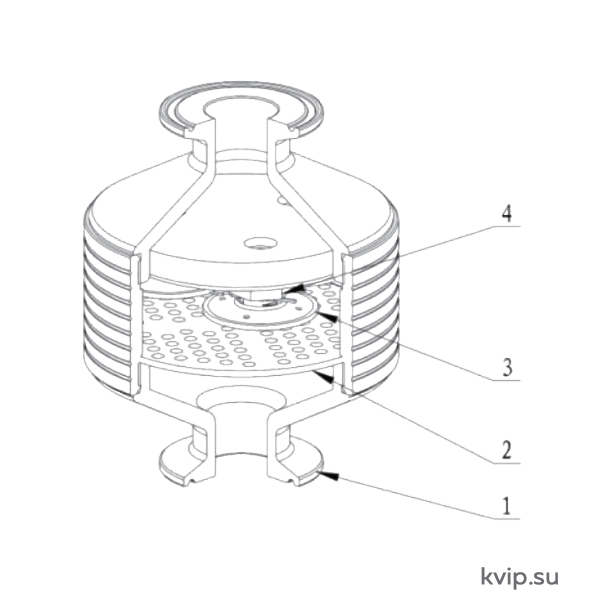

Поз. |
Элементы |
Материал |
|
|
Тип |
Обозначение |
||
|
1 |
Корпус |
Нержавеющая сталь |
S30408 (304) |
|
2 |
Фильтр |
Нержавеющая сталь |
S30408 (304) |
|
3 |
Капсула |
Нержавеющая сталь |
304/316L |
|
4 |
Седло клапана |
Нержавеющая сталь |
S30317 (303) |

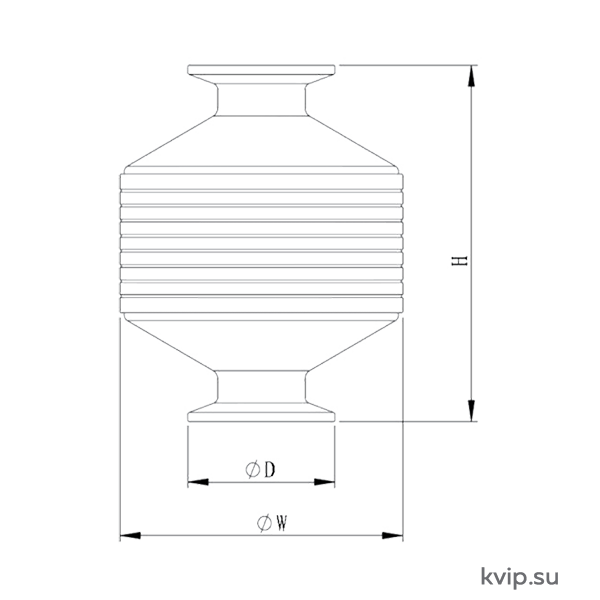

Размеры
|
Серия |
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
||
|
H |
W |
D |
|||
|
LM2 |
1" |
119 |
97 |
50.5 |
1.96 |
|
LM3 |
1" |
119 |
97 |
| |
