Принцип работы
Принцип работы основан на разнице плотностей пара и конденсата.Описание
- Корпус и крышка изготовлены из литой/кованной стали
- Все внутренние детали изготовлены из нержавеющей стали, а все подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Проточная часть стойкая к гидроударам
- Патентованный клапанный механизм гарантирует плотное закрытие, отсутствие утечек и длительный срок службы
- Встроенный автоматический воздушник
- Встроенный фильтр для защиты от грязи
- Используйте таблицу пропускной способности для подбора
- Противодавление до 95% от давления на входе
- Пробка в нижней части корпуса позволяет осуществлять его дренаж для исключения замерзания при использовании на улице в условиях низких температур.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.

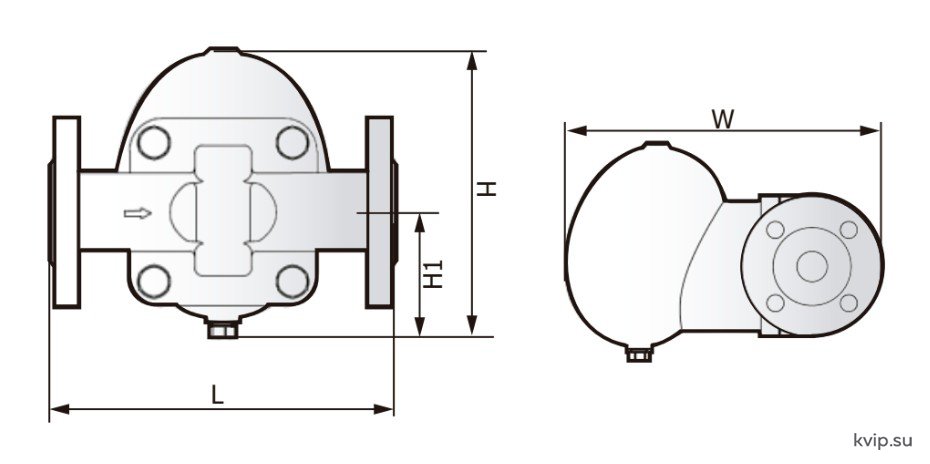

Размеры, мм
|
Moдель |
DN |
L |
H |
H1 |
W |
Вес |
|
BFST40-T |
DN25-32 |
210 |
254 |
107 |
315 |
20 кг |
|
BFST40-W |
DN25-32 |
210 |
254 |
107 |
315 |
20 кг |
|
BFST40-F |
DN25-50 |
270 |
254 |
107 |
315 |
26 кг |
Teхнические данные
|
Номинальное давление |
PN25 |
|
Mакс. допустимое давление (корпус) |
2.45 МПа/200°С |
|
Maкс. допустимая температура (корпус) |
450°С/1.03 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
1.6 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
3.8 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Mатериалы
Крышка: A105/F304/F316Корпус: WCB/CF8/CF8M
Седло: Maртенситная нерж. сталь
Воздухоотводчик: Мартенситная нерж. сталь
Другие внутренние элементы: Аустенитная нерж. сталь/

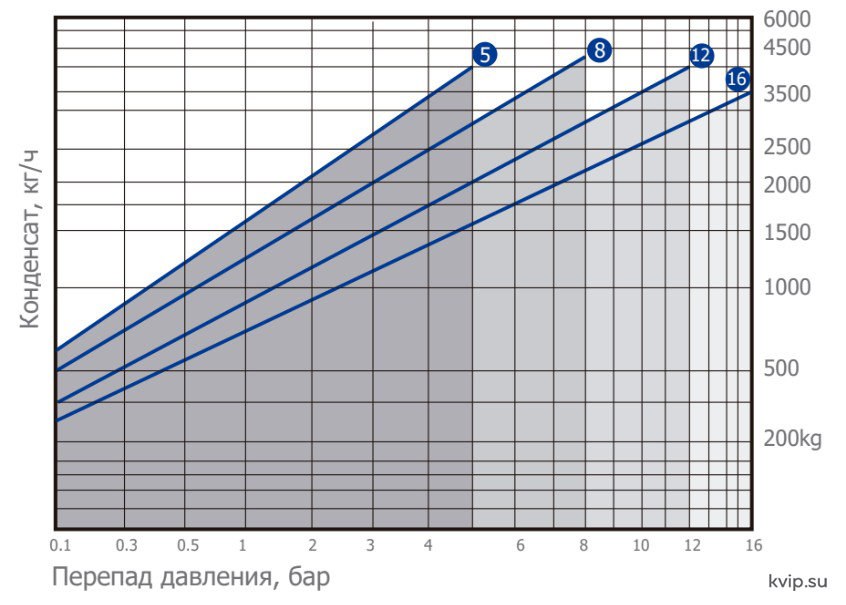

BFST40 Пропускная способность
