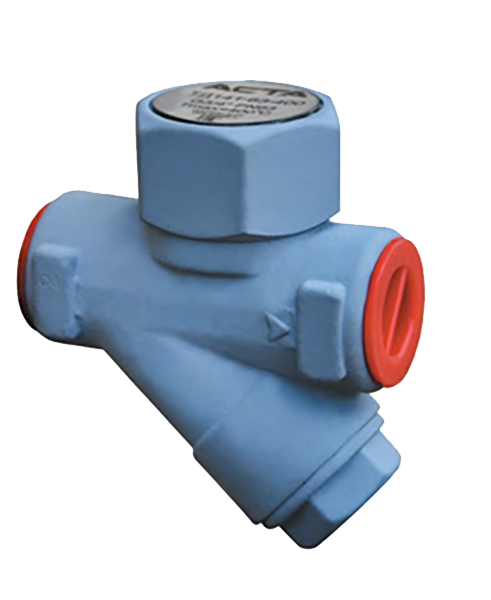

Описание АСТА ТЕРМОКОН ТД 141 конденсатоотводчика термодинамического
АСТА ТЕРМОКОН ТД - термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.
Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Преимущества АСТА ТЕРМОКОН ТД 141 конденсатоотводчика термодинамического
- Компактные размеры;
- Широкий диапазон рабочих давлений и температур;
- Циклический отвод конденсата;
- Устойчив к гидроударам и замерзанию;
- Встроенный фильтр.
Технические характеристики АСТА ТЕРМОКОН ТД 141 конденсатоотводчика термодинамического
| Номинальный диаметр DN | 15 – 25 |
| Номинальное давление PN | 63 бар |
| Максимальная температура рабочей среды Tmax | До 400 °С |
| Минимальное давление на входе Р1 | 1,5 бар |
| Максимальное противодавление Р2 | 0,6Р1 |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения | Внутренняя резьба BSP-T |
Ограничение применений АСТА ТЕРМОКОН ТД 141 конденсатоотводчика термодинамического
| Давление рабочей среды | Максимальная температура рабочей среды |
| 42 бар | 400 °С |
| 49 бар | 300 °С |
| 57 бар | 200 °С |
| 63 бар | 100 °С |
Пропускная способность (кг/ч) АСТА ТЕРМОКОН ТД 141 конденсатоотводчика термодинамического
| DN | Перепад давления, бар | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 42 | |
| 15-20 | 380 | 480 | 540 | 590 | 640 | 665 | 695 | 720 | 725 |
| 25 | 465 | 610 | 710 | 795 | 870 | 940 | 995 | 1050 | 1066 |

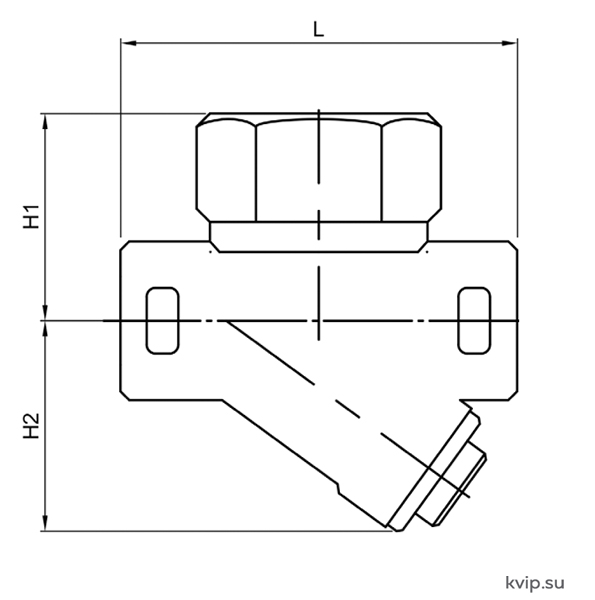

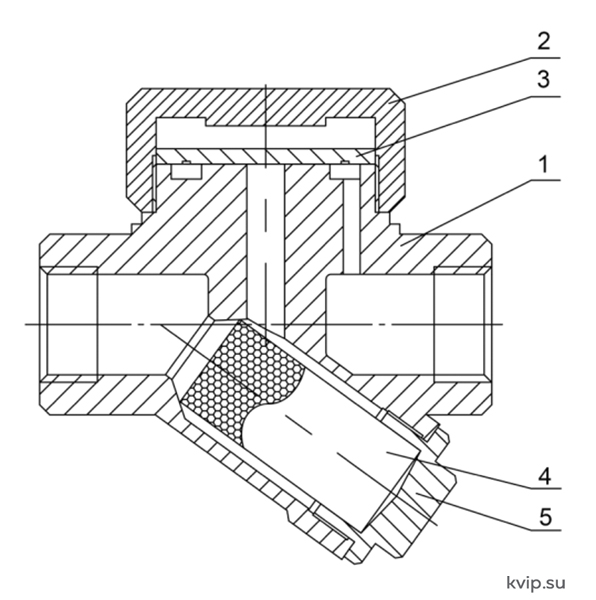

Спецификация материалов АСТА ТЕРМОКОН ТД 141 конденсатоотводчика термодинамического
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь CA 40 |
| 2 | Крышка | Нержавеющая сталь CA 40 |
| 3 | Диск | Нержавеющая сталь CA 40 |
| 4 | Фильтр | Нержавеющая ст |
